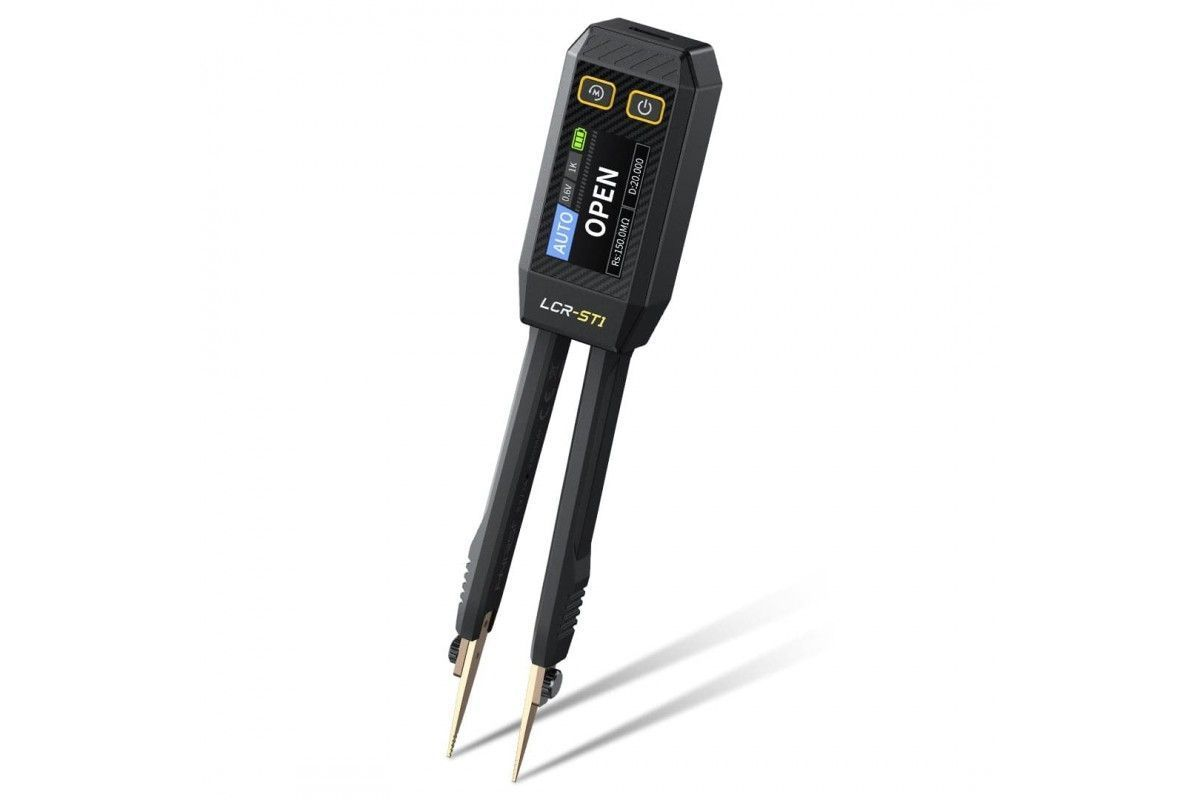

Когда на плате нужно быстро проверить крошечный резистор, конденсатор или катушку, обычный мультиметр часто превращает простую задачу в упражнение на терпение. FNIRSI LCR-ST1 создан именно для таких случаев: это компактный LCR-метр в форме пинцета, которым удобно касаться SMD-деталей прямо на плате.

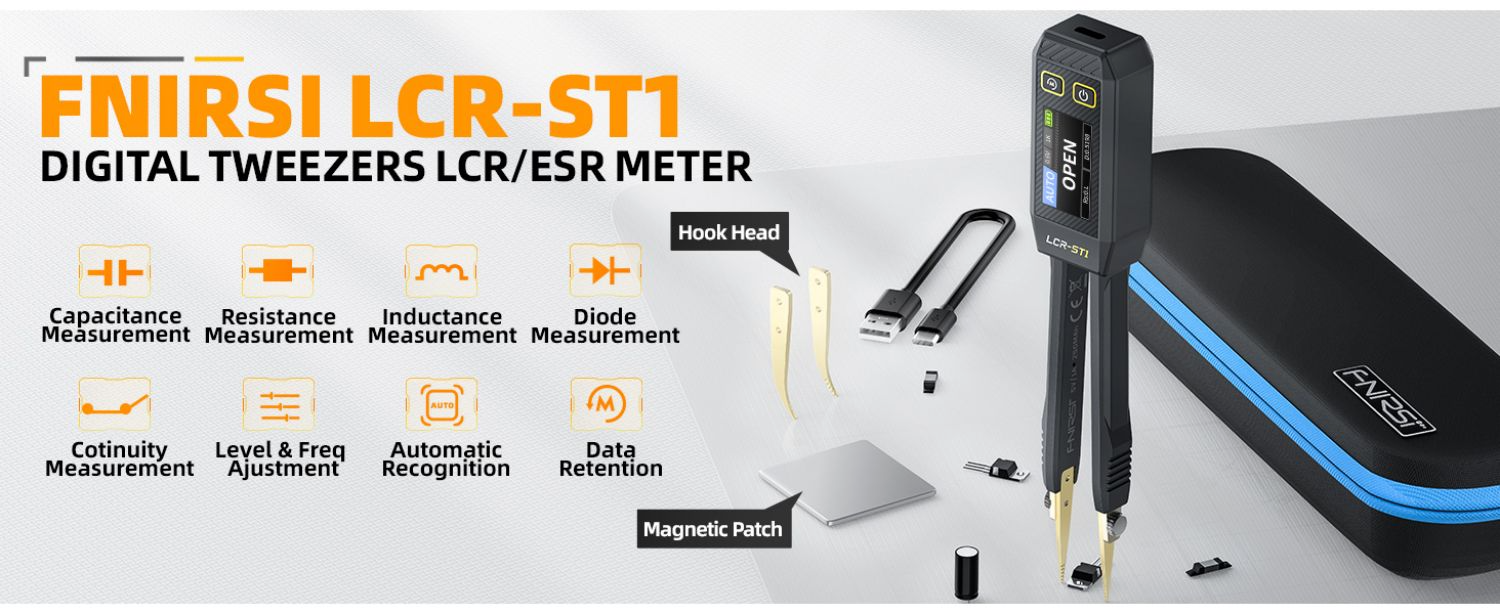

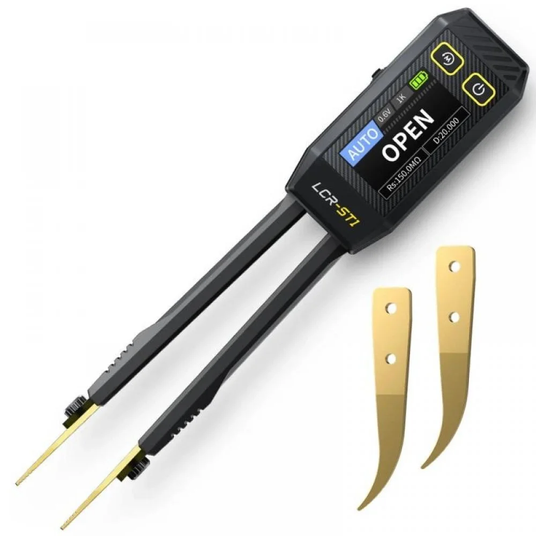

Модель доступна в украинском розничном предложении как инструмент для ремонта и пайки. Страница товара также указывает комплект со сменными наконечниками, кабелем Type-C, магнитной пластиной и кейсом.

Что умеет FNIRSI LCR-ST1

Прибор автоматически распознаёт резисторы, конденсаторы и индуктивности, а также тестирует диоды и проверяет целостность цепи. То есть мастеру не нужно каждый раз вручную выбирать режим: достаточно зажать компонент кончиками пинцета — и на экране появится основной параметр.

По данным производителя, диапазоны измерения такие:

• сопротивление — от 10 мОм до 10 МОм;

• ёмкость — от 1 пФ до 22 мФ;

• индуктивность — от 1 мкГн до 10 Гн.

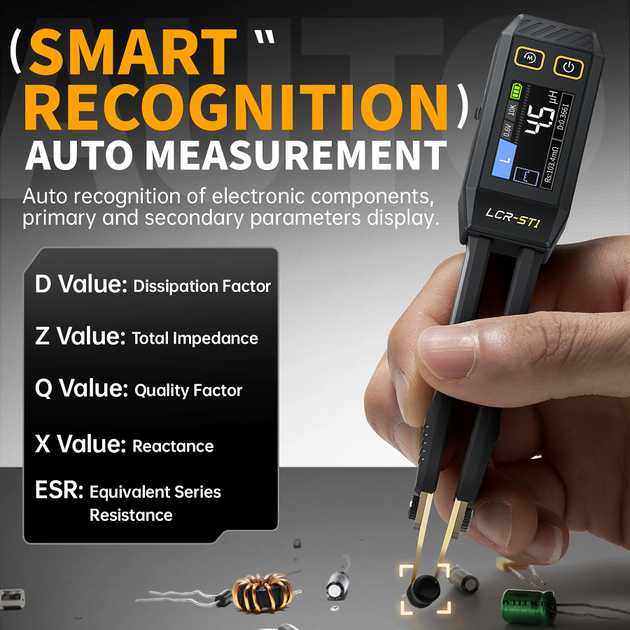

Для более точной оценки компонентов LCR-ST1 показывает не только номинал. Он также работает с ESR, импедансом, добротностью Q и тангенсом потерь D. Простыми словами: это помогает заметить «уставший» конденсатор, который ещё имеет похожую ёмкость, но уже теряет нормальные рабочие свойства. Прибор поддерживает тестовые частоты 100 Гц, 1 кГц и 10 кГц и два уровня сигнала — 0,3 и 0,6 Vrms.

Чем он лучше обычного мультиметра

Удобство работы с SMD

Главное преимущество — форма. Щупами мультиметра легко соскользнуть с компонента размером с рисовое зерно, а пинцет LCR-ST1 захватывает его с двух сторон. Это особенно удобно при ремонте смартфонов, ноутбуков, материнских плат, блоков питания и другой плотно смонтированной техники.

Больше информации о компоненте

Базовый мультиметр обычно измеряет сопротивление, напряжение и иногда ёмкость. FNIRSI LCR-ST1 добавляет индуктивность, ESR и другие LCR-параметры. Поэтому это не конкурент мультиметру «на все случаи», а скорее его узкоспециализированное дополнение для диагностики электроники.

Действительно портативный формат

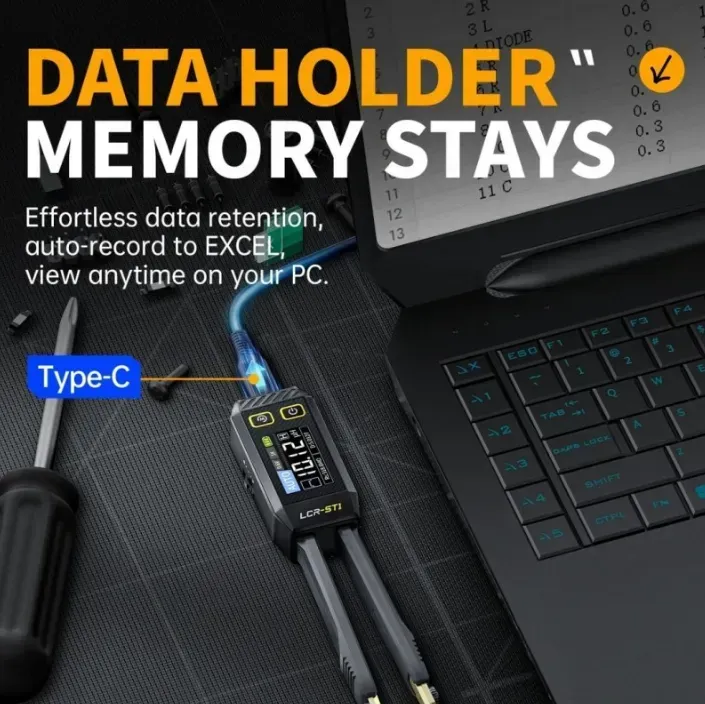

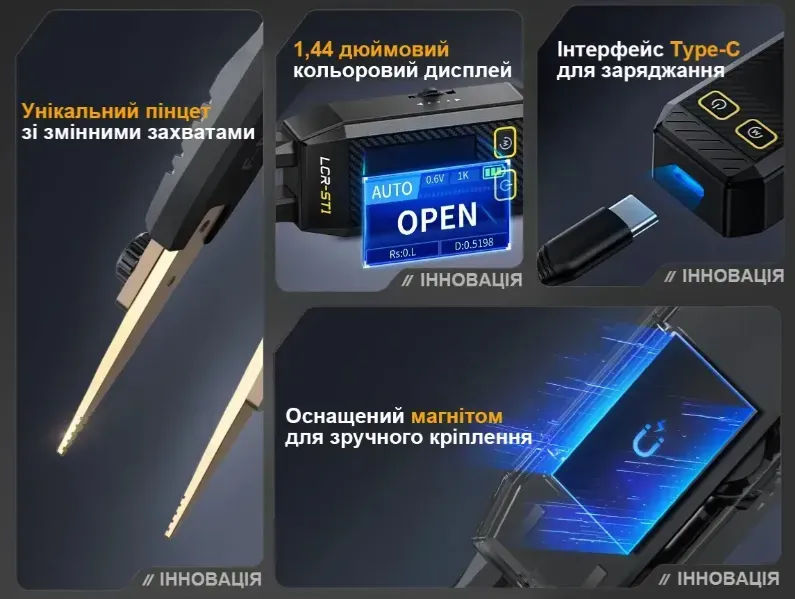

Устройство весит 41 г, имеет габариты 150 × 28 × 19 мм, 1,14-дюймовый цветной экран и аккумулятор на 250 мА·ч. Заряжается через USB Type-C. Его можно хранить в кейсе вместе с паяльными принадлежностями и не искать отдельные щупы.

Что стоит учитывать перед покупкой

LCR-ST1 не заменяет лабораторный измерительный мост, когда нужна калиброванная точность и контроль сложных условий измерения. Это прежде всего быстрый рабочий инструмент для сервиса и мастерской.

Также измерение компонента прямо на плате не всегда даёт «чистый» результат: параллельные элементы схемы могут влиять на показатели. Если цифра выглядит подозрительно, компонент лучше выпаять или хотя бы отсоединить один его контакт.

Интерфейс устройства, по данным производителя, доступен на английском и китайском языках. Для опытного мастера это вряд ли проблема, но новичку стоит учесть этот нюанс.

Вывод

FNIRSI LCR-ST1 — удачный выбор для тех, кто регулярно имеет дело с SMD-компонентами и хочет измерять их быстрее и аккуратнее, чем позволяет обычный мультиметр. Его сильные стороны — пинцетная конструкция, автоматическое распознавание R/C/L, измерение ESR и компактность. В то же время не стоит ожидать от карманного прибора возможностей дорогого лабораторного LCR-метра. Для ремонта электроники, домашней мастерской или сервисного стола этот баланс функций и мобильности выглядит очень убедительно.
